Z45T-10中大口徑
所屬分類：鑄鐵低壓閘閥
Z45T-10中大口徑
- 質量穩定：實行全過程質量監控，細致入微，各方面檢測！
- 價格合理：You效內部成本控制，減少了開支，讓利于客戶！
- 交貨快捷：更好生產流水線，充足的備貨，縮短了交貨期！
- 銷售：13706662098
詳情介紹
主要性能與規范：
公稱壓力 (Mpa) | 1 | |
試驗壓力 (Mpa) | 殼體 | 1.1 |
| 密封 | 1.5 | |
| 工作壓力 (Mpa) | 1.1 | |
| 介質溫度 （℃） | 120 | |
| 適用介質 | 水 | |
主要零件及材料：
| 零件名稱 | 材料 | |
| 閥體、閥蓋、閘板 | 更好灰鑄鐵 | |
| 閥桿 | 中碳鋼或不銹鋼 | |
| 閥桿螺母、密封 | Z45T | 黃銅 |
| Z45W | 本體 | |
| 填料 | 石棉盤根 | |
| 墊片 | 橡膠石棉板 | |

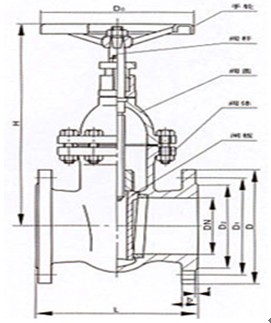

外形連接尺寸：
| 壓 力 (Mpa) | 公稱通徑 DN（mm） | 尺 寸 | ||||||
| L | D | D1 | D2 | B | z-do | H | ||
| 1.0 | 200 | 330 | 335 | 295 | 265 | 26 | 8-23 | 950 |
| 250 | 380 | 390 | 350 | 320 | 28 | 12-23 | 1050 | |
| 300 | 420 | 440 | 400 | 368 | 28 | 12-23 | 1130 | |
| 350 | 450 | 500 | 460 | 428 | 30 | 16-23 | 1280 | |
| 400 | 480 | 565 | 515 | 482 | 32 | 16-25 | 1350 | |
| 450 | 510 | 615 | 565 | 532 | 32 | 20-25 | 1555 | |
| 500 | 540 | 670 | 620 | 585 | 34 | 20-25 | 1713 | |
| 600 | 600 | 780 | 725 | 685 | 36 | 20-30 | 1892 | |
閘閥是Zui常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì)；閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道上。
暗桿閘閥的傳動螺紋位于閥體內部，在啟閉過程中，閥桿只做旋轉動動，閘板在閥體內升降。因此，閥門的高度尺寸小。
明桿閘閥的閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部，因此，可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置，而且傳動螺紋便于潤滑和不受流體腐蝕，但它要求有較大的安裝空間。
楔式閘閥單閘板結構簡單，尺寸小，使用比較可靠，它用于常溫和中溫的各種介質和壓力的環境。
