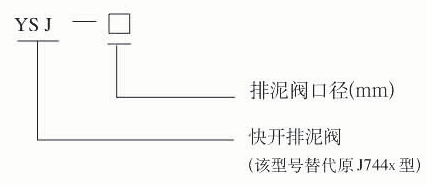

產品型號： JM744X、J644X系列

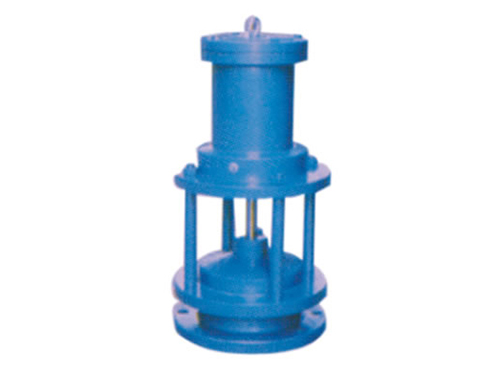

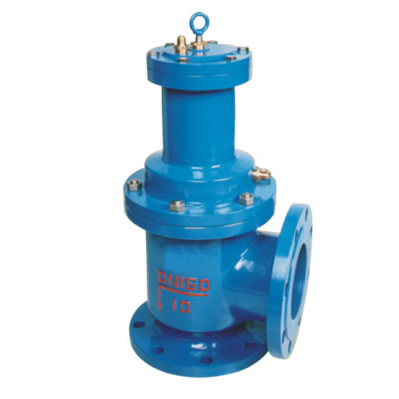

產品名稱： JM744X、J644X系列液動氣角排泥閥

用 途

　　 快開排泥閥廣泛適用于給水排水工程中的各類沉淀池，該排泥閥可采用液壓、氣壓、油壓等介質，能快速排放池底的沉淀物，大大地降低了操作人員的勞動強度。

工作原理及性能

　　該排泥閥設計合理，使用方便，密封性能好，經久耐用，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只需3秒鐘，可清理水池內泥沙和污物，清理后關閉閥板，無滲漏，維修方便，壽命可達2年以上，經用戶反饋信息，使用壽命右達5年之久，此產品必須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥開關，一般水池可裝2-10臺一排安裝，同時啟動開關，驅動液可用清水或氣，本產品可節省人力物力，有很大的經濟效益是理想產品。

工作原理

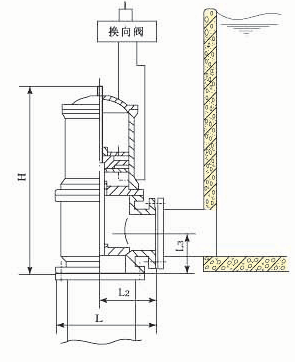

閥門開啟：介質（水、氣、油）通過換向閥（手動四通閥或電磁閥）進入缸體下腔，推動活塞上行，帶動底止水蓋板打開，此時開始排泥，隨著上行的距離增大排泥量也增大。

活塞推動上行的介質通過換向閥在上行的同時排出，到此整個開啟過程完成。

閥門關閉：

排泥徹底后，四通閥換向，介質由四通閥進入缸體上腔，推動活塞向下運行，使底止水蓋板與底座密閉，達到關閉狀態，排泥停止，缸體下腔的介質通過四通閥排放孔排掉，到此整個排泥過程全部完成。

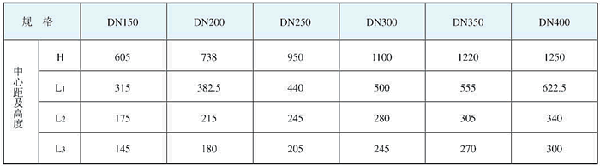

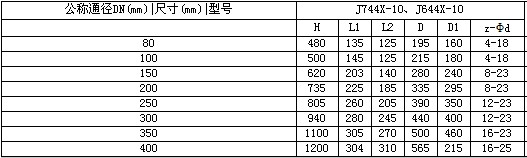

技術參數：

1、 工作壓力：1.0Mpa

2、 介質：水

3、 液村缸工作壓力：0.3-0.6Mpa

4、 液壓缸工作液：氣、油、防銹水
