煤氣閘閥的構造詳細說明

2021-06-07 關注次數：

煤氣閘閥也稱煤氣閘板閥，閥體有一個垂直于介質流動方向的平板，當平板上升時，閥門打開，介質通過。當板落下時，閥門關閉，介質被切斷。

煤氣閘閥按結構特點分為平行閘門和楔形閘門。

1、平行閘板的兩個密封面相互平行，可分為平行單閘板和平行雙閘板。單閘板受熱時容易卡在閥座上，主要生產一種閥桿敞開的平行雙閘板閥（見下圖）。平行閘閥結構簡單，但密封性能差，適用于壓力1MPa以下，溫度200℃以下的介質。

2、楔形閘板密封面呈斜面，形成交叉角，介質濕度越高，夾角越大。楔形閘門分為三種：?jiǎn)伍l門、雙閘門和彈性閘門。

①單閘板比其他楔形閘板結構簡單，可以靠閥桿的壓力強行密封，但如果介質溫度發生變化，局部壓力會升高而損壞。，有許多。結構件和應用較少。

②彈性閘門不僅適用于輸水管道，也適用于蒸汽和石油管道。

楔形單閘板和雙閘板適用于常溫到中溫介質，彈性閘板適用于各種溫度和壓力介質。

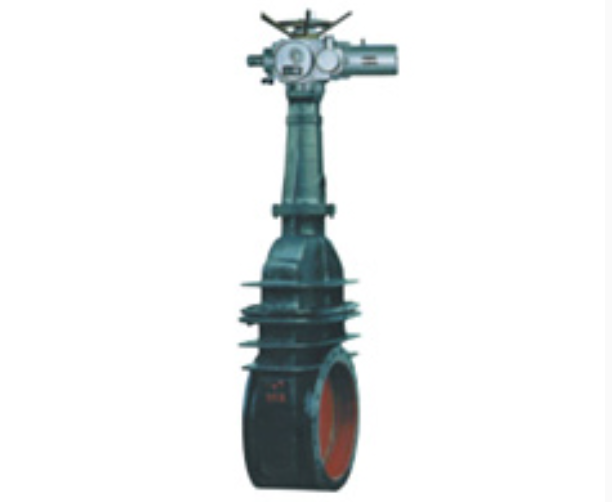

Z942W-1 煤氣閘閥

煤氣閘閥根據閥桿的結構分為明桿式和暗桿式。

1、外露式閥桿適用于腐蝕性介質和室內管道，因?yàn)殚y門的開度可以從閥桿的外伸來判斷，閥桿不與介質接觸。

2、暗桿式（見下圖）適用于非腐蝕性介質和安裝位置有限的場所，開度由指示器判斷。

暗桿式閘閥

煤氣閘閥與水封或盲板配合使用時，是安全可靠的燃?xì)馇袛嘌b置。閘閥是鑄造的，應承受管道變形產生的彎曲應力，不是的，必須安裝在附近。考慮到煤氣閘閥關閉時的盲板受力，宜安裝在固定支架附近。閥門與其他管道或設備之間的連接包括內螺紋、法蘭、焊縫等。

煤氣閘閥由于流體直接通過閥門，阻力損失很小。升降閘板所引起的振動也很小，但如果有異物或異物，將難以關閉，待停止的管道部分也無法完全關閉。
