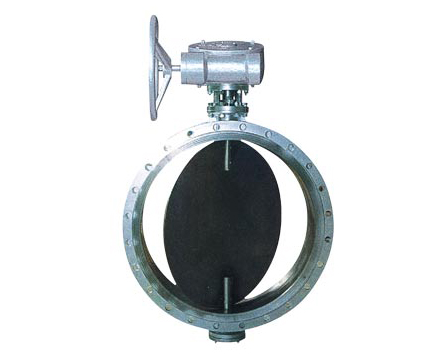

渦輪通風蝶閥如何工作

2020-10-13 關注次數：

渦輪通風蝶閥采用杠桿式開關方式，關閉蝶閥時，主軸和杠桿用錐銷固定，并繞閥軸逆時針旋轉。杠桿通過帶孔的銷釘驅動蝶板，蝶板由壓縮彈簧推動以將其固定到杠桿上。在支點處，它隨著主軸桿的旋轉而旋轉。當?shù)宓纳线吘壟c閥體的密封面完全接觸時，便可以實現密封。開放過程恰恰相反。

在打開和關閉過程中，密封副之間的相對滑動較小，并且相對磨損減小。在關閉狀態下，它是一種軸向壓力密封，改變了傳統的外力擠壓密封。在連桿助力器中，由于空氣源的壓力，活塞向右移動，帶有動力臂的活塞桿在盒子中滑動，連桿使搖桿順時針旋轉以輸出扭矩。連桿和搖桿的長度相同，等于盒中凹槽的輸出距離。

箱子的箱壁受到側向推力以旋轉門檻。力分析表明，蝶形閥關閉時，驅動器輸出較大的轉矩，而啟閉時的轉矩較小。該特性適合蝶閥的工作扭矩曲線，并滿足打開和關閉蝶閥時所需的密封扭矩。

渦輪通風蝶閥被加工成與閥體材料相同的密封圈。適用溫度取決于閥體的材料，公稱壓力小于0.6MPa。它通常適用于工業，冶金，環保以及其他用于通風和介質流量控制的管道。

渦輪通風蝶閥結構特征

1、設計新穎，價格合理，結構特別，重量輕，開合快。

2、操作扭矩小，操作方便，省力，靈活。

3、使用正確的材料來處理各種低，中，高介質和腐蝕性介質。
