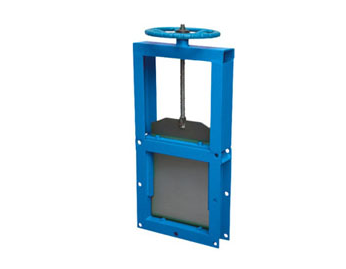

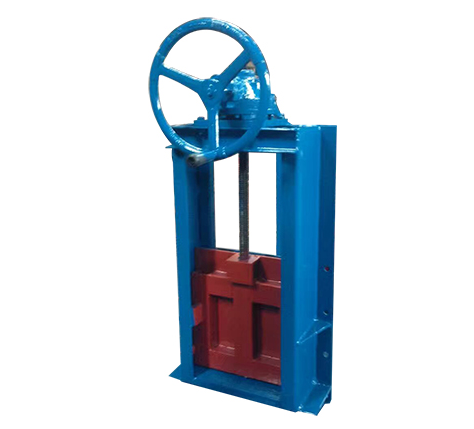

渠道閘門產品用途：

渠道閘門廣泛應用于給水排水工程，用以截?cái)嗲纼?nèi)的水流，

其工作介質為常溫下的原水，清水，污水。

渠道閘門的主要特點：

1、閘門的過水?dāng)嗝媾c渠道等寬;超寬型可制作成雙吊點啟閉。

2、對渠道深度的適應性強;具有結構簡單;安裝方便的特點。

3、橡膠密封，止水性能好;

4、可配手動或手電兩用螺桿式啟閉機。

渠道閘門的性能和結構：

1、不銹鋼渠道方閘門符合《ZBM型不銹鋼渠道閘門》企業標準。

2、閘門結構形式為明桿式不銹鋼渠道閘門、閘門的主要部件(閘板、閘框和導軌)進行酸洗鈍化處理。

3、閘板、閘框按較大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5 。

4、門槽采用鋼板折彎成“U”字形，有一定的強度和剛度，在使用中不變形;門體為整體結構，在迎水面焊接“井”字形加強筋。

5、導軌按較大工作水頭設計，其拉伸、壓縮和剪切強度安全系數不小于5。

6、密封座分別置于閘框和閘板上，用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過程中，不能變形和松動，螺釘頭部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。

7、密封座止水橡膠采用更好丁腈橡膠，密封條厚不小于4mm。

8、在閘板上端設有吊耳與閘板連接，吊耳的受力點靠近閘板中心線，在較大水頭啟閉時，其拉伸壓縮和剪切強度的安全系數不小于5。

9、閘桿的傳動螺紋為梯形螺紋，精度達到7e級標準，閘桿按較大工作開閉力設計，其拉伸壓縮和剪切強度的安全系數不小于5。

10、閘門在較大工作水頭時，密封泄漏量正向承壓≤0.72L/min.m ，反向承壓≤1.25L/min.m(密封長度)。

11、閘框密封座與閘板密封座間隙小于0.8mm。

12、閘板與閘框?qū)虿鄣拈g隙小于 1.6mm。

13、在要求的操作條件下，啟閉機手柄設計較大手搖力為15Kg。

14、驅動裝置采用一體化電動啟閉裝置，設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。

15、閘桿頂端設有防護罩,并帶有行程控制器,電動裝置上設有上下限位開關和過扭矩保護裝置，并帶有開度指示器，

閘門的開啟程度，帶有文字“開”的箭頭隨開啟程度而旋轉方向。啟閉機帶有離合器及手輪，以供手動操作。

16、電動機為封閉結構、絕緣等級為F級,防護等級IP55，工作時噪聲小于45dB(A)。

17、閘門就地控制設備滿足下列條件并具有下列裝置：

采用雙門結構,內裝指示燈及按鈕等控制元件,外門裝窺視玻璃并鑲密封橡皮圈。

電源：3相5線制， 交流電380V，50Hz

電機保護空氣開關、接觸器、熱繼電器、開閉指示燈、起停控制按鈕等元件。
